Дренажные трубы: назначение и основные виды

Разновидности дренажных труб по конструкции и материалу

Система отвода грунтовых и талых вод на приусадебном участке представляет собой инженерную сеть, основным элементом которой являются перфорированные трубы. Их конструкция и материал определяют долговечность и эффективность всей системы. Выбор конкретного типа зависит от механических нагрузок, химического состава грунта и требуемой пропускной способности. С подробными техническими данными, включая дренажная труба перфокор 2, можно ознакомиться в каталогах производителей.

Перфорированные гофрированные и гладкие модели

По конструктивному исполнению трубы для дренажа делятся на две основные группы: с гофрированной поверхностью и с гладкой стенкой. Гофрированные изделия изготавливаются методом экструзии из полиэтилена низкого давления (ПНД) или полипропилена. Внешний гофрированный слой обеспечивает высокую кольцевую жёсткость при относительно небольшой массе погонного метра. Внутренняя поверхность таких труб остаётся гладкой, что снижает гидравлическое сопротивление потоку воды. Перфорация наносится в заводских условиях: это либо прорези, либо круглые отверстия, расположенные в определённом порядке по окружности или в верхней части трубы.

Гладкостенные дренажные трубы чаще производят из поливинилхлорида (ПВХ) или полиэтилена. Они имеют равномерную толщину стенки по всей длине. Такие модели применяются на участках с небольшим заглублением, где нет высоких нагрузок от вышележащего грунта. Гладкая стенка упрощает промывку системы, но для обеспечения необходимой жёсткости требуется большая толщина стенки по сравнению с гофрированной конструкцией той же кольцевой жёсткости. Выбор между гофрированным и гладким исполнением определяется условиями монтажа: на глубинах более 4 метров предпочтительны гофрированные трубы с повышенной кольцевой жёсткостью SN8 и выше.

Отдельную категорию составляют трубы с фильтрующей оболочкой. На заводе на перфорированную трубу наносится слой нетканого геотекстиля (термоскреплённого или иглопробивного) или кокосовое волокно. Такая конструкция исключает необходимость дополнительной обсыпки фильтрующим материалом на участках с мелкозернистыми грунтами. Трубы без фильтра применяются при укладке в крупнозернистые пески, гравий или с обязательным устройством обсыпки из щебня промытых фракций.

Отличия дренажной трубы от канализационной

Основное функциональное различие состоит в назначении. Канализационная труба служит для транспортировки стоков от санитарно-технических приборов к септику или центральной системе водоотведения под напором или самотеком. Она герметична: стенки не имеют отверстий. Материал канализационных труб — чаще ПВХ или полипропилен — рассчитан на контакт с агрессивными средами (моющие средства, фекальные воды), но не на постоянное нахождение в грунте под давлением воды.

Дренажная труба предназначена для сбора и отведения грунтовых вод. Её отличительный признак — перфорация в виде отверстий или прорезей. Через эти отверстия вода поступает внутрь трубы из окружающего грунта. Также дренажные трубы имеют, как правило, более высокую кольцевую жёсткость (SN4–SN16), так как испытывают нагрузку от вышележащих слоёв почвы. Канализационные трубы стандартно выпускаются с жёсткостью SN2–SN4. Кроме того, дренажные трубы часто комплектуются фильтрующей оболочкой для защиты от заиливания, а канализационные — нет.

При прокладке дренажной системы категорически не допускается использовать трубы без перфорации: это полностью лишает систему способности собирать воду, превращая её в герметичный коллектор.

Ключевые параметры выбора дренажной трубы для участка

Выбор конкретной модели трубы производится на основании гидрогеологических изысканий участка. Учитываются уровень грунтовых вод (УГВ), тип грунта, глубина промерзания и объём отводимой воды. Игнорирование любого из этих факторов приводит к снижению эффективности системы или к её преждевременному выходу из строя.

Диаметр и кольцевая жёсткость в зависимости от объёма воды и глубины

Диаметр дренажной трубы подбирается исходя из расчётного расхода воды. Минимальный диаметр для локальных систем (осушение фундамента, точечные дренажи) — 50 мм. Для магистральных линий и кольцевых дренажей вокруг зданий применяются диаметры 110 мм, 160 мм или 200 мм. Увеличение диаметра прямо пропорционально повышению пропускной способности. Например, труба диаметром 110 мм способна пропустить примерно вдвое больше воды, чем труба 63 мм при одинаковом уклоне.

Кольцевая жёсткость (SN) характеризует способность трубы противостоять сжатию под нагрузкой грунта. Чем больше глубина заложения, тем выше требуемый класс жёсткости. Для глубины до 2 метров достаточно SN4. На глубине 4 метра и при наличии временных транспортных нагрузок (проезд техники) применяют трубы SN8. Для глубоких дренажей (более 6 метров) необходима жёсткость SN16. Ошибочный выбор низкого класса SN приводит к деформации стенок, нарушению перфорации и полной закупорке системы.

Влияние материала на устойчивость к агрессивной среде грунта

Химический состав грунтовых вод варьируется в широких пределах. В торфяниках и болотистых почвах вода содержит гуминовые кислоты, в промышленных зонах — соединения хлора, сульфаты, нитраты. Полиэтилен низкого давления (ПНД) химически инертен к большинству кислот, щелочей и минеральных масел. Срок службы труб из ПНД в агрессивных грунтах оценивается не менее 50 лет при соблюдении условий монтажа. Поливинилхлорид (ПВХ) менее устойчив к воздействию органических растворителей и концентрированных кислот. В грунтах с pH ниже 4 или выше 9 предпочтение отдаётся трубам из полипропилена, который показывает наибольшую стабильность в агрессивных средах.

Для глинистых и суглинистых грунтов, которые склонны к набуханию и заиливанию, дополнительно важна конструкция фильтра. В таких условиях обязательно использование труб с оболочкой из термоскреплённого геотекстиля плотностью 200–300 г/м². Иглопробивной геотекстиль имеет большую толщину, но меньшую механическую прочность, поэтому его применение в глинистых грунтах ограничено.

Организация эффективного отвода воды и защита системы

Для стабильной работы дренажной сети необходимо обеспечить беспрепятственное движение воды по трубам и предотвратить засорение перфорации частицами грунта. Два ключевых фактора — правильный уклон и качественная фильтрация.

Расчёт уклона для самотечного движения воды

Самотёчное движение воды в дренажной трубе обеспечивается перепадом высот между начальной точкой и местом сброса. Минимальный уклон для труб диаметром 110 мм составляет 0,5 см на 1 метр длины (0,005). Для труб диаметром 160 мм уклон может быть уменьшен до 0,3 см/м, для 200 мм — до 0,2 см/м. Увеличение уклона свыше 10 см/м приводит к чрезмерному увеличению скорости потока и может вызывать размыв грунта вокруг трубы. При недостаточном уклоне вода застаивается, в трубах оседает взвесь, что ускоряет заиливание.

1. Определить перепад высот: разница между самой высокой и самой низкой точкой дренажной линии.
2. Разделить перепад на длину линии, чтобы получить фактический уклон.
3. Сравнить полученное значение с минимальным рекомендуемым уклоном для выбранного диаметра.
4. Если фактический уклон меньше минимального — увеличить заглубление начальной точки или изменить трассу прокладки.

При проектировании сети с несколькими ответвлениями каждая ветвь должна иметь независимый уклон, обеспечивающий самотёк до коллекторного колодца. Сужение диаметра на нижележащих участках не допускается, так как это создаёт подпор воды и снижает пропускную способность.

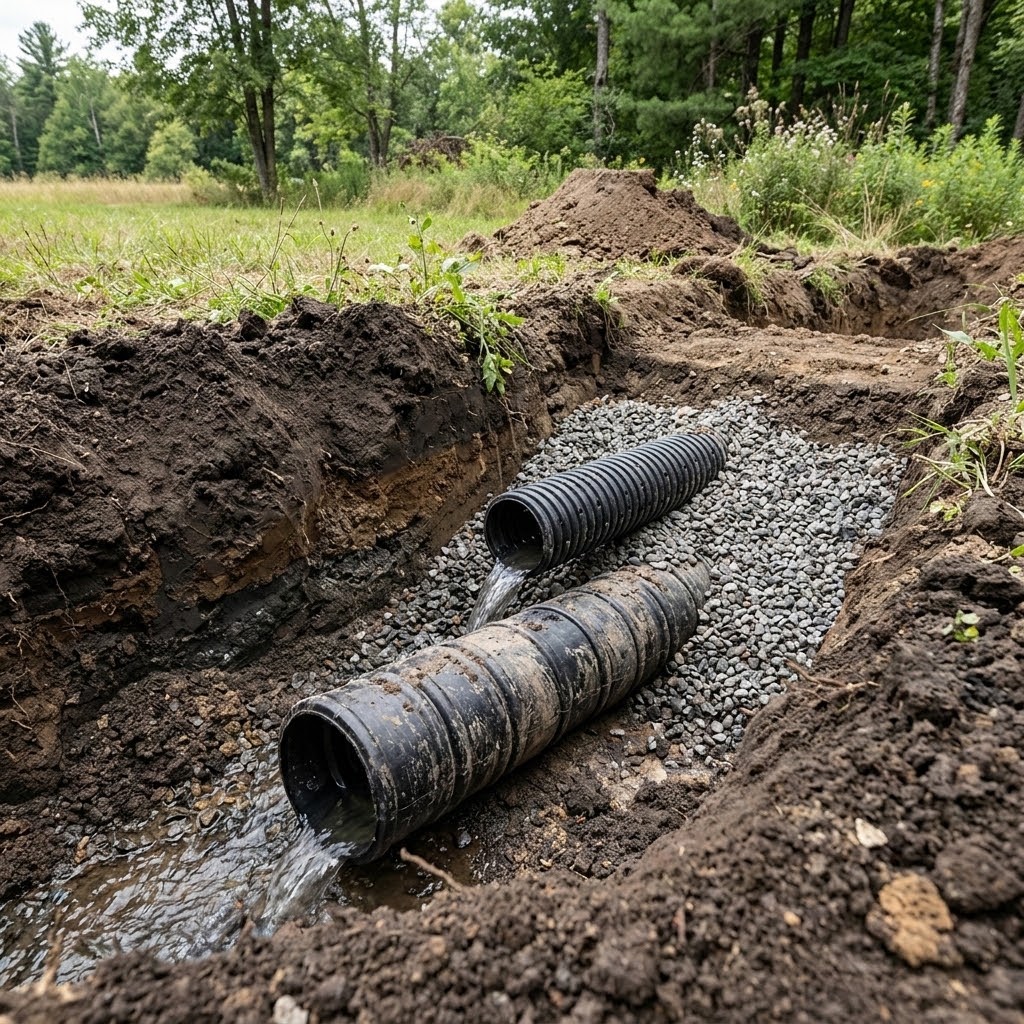

Применение геотекстиля и меры предотвращения заиливания

Заиливание — главная причина постепенной потери работоспособности дренажа. Мелкие частицы песка, глины, органики проникают через перфорацию и накапливаются внутри трубы, уменьшая её эффективное сечение. Полное заиливание может произойти за 3–5 лет при отсутствии защиты. Основной метод предотвращения — фильтрующая обсыпка из щебня фракции 20–40 мм, которая создаёт дополнительный барьер между грунтом и трубой. Толщина обсыпки вокруг трубы должна быть не менее 15 см со всех сторон.

• В песчаных грунтах трубу оборачивают геотекстилем или используют готовые трубы с фильтром. Плотность геотекстиля — не менее 150 г/м².
• В глинистых грунтах геотекстиль обязателен, дополнительно рекомендуется укладка слоя крупнозернистого песка толщиной 10–15 см под трубу и 20 см над ней.
• В торфяных грунтах применяют трубы с кокосовой фильтрующей оболочкой, которая менее подвержена биологическому разложению и имеет ячейки, не забивающиеся органикой.
• Для увеличения срока службы системы устанавливают смотровые колодцы на поворотах трассы и каждые 30–40 метров на прямых участках для возможности промывки.

Промывка дренажной системы высоким давлением воды (гидродинамический способ) позволяет восстановить пропускную способность на 80–90% при условии проведения профилактики не реже одного раза в 3 года.

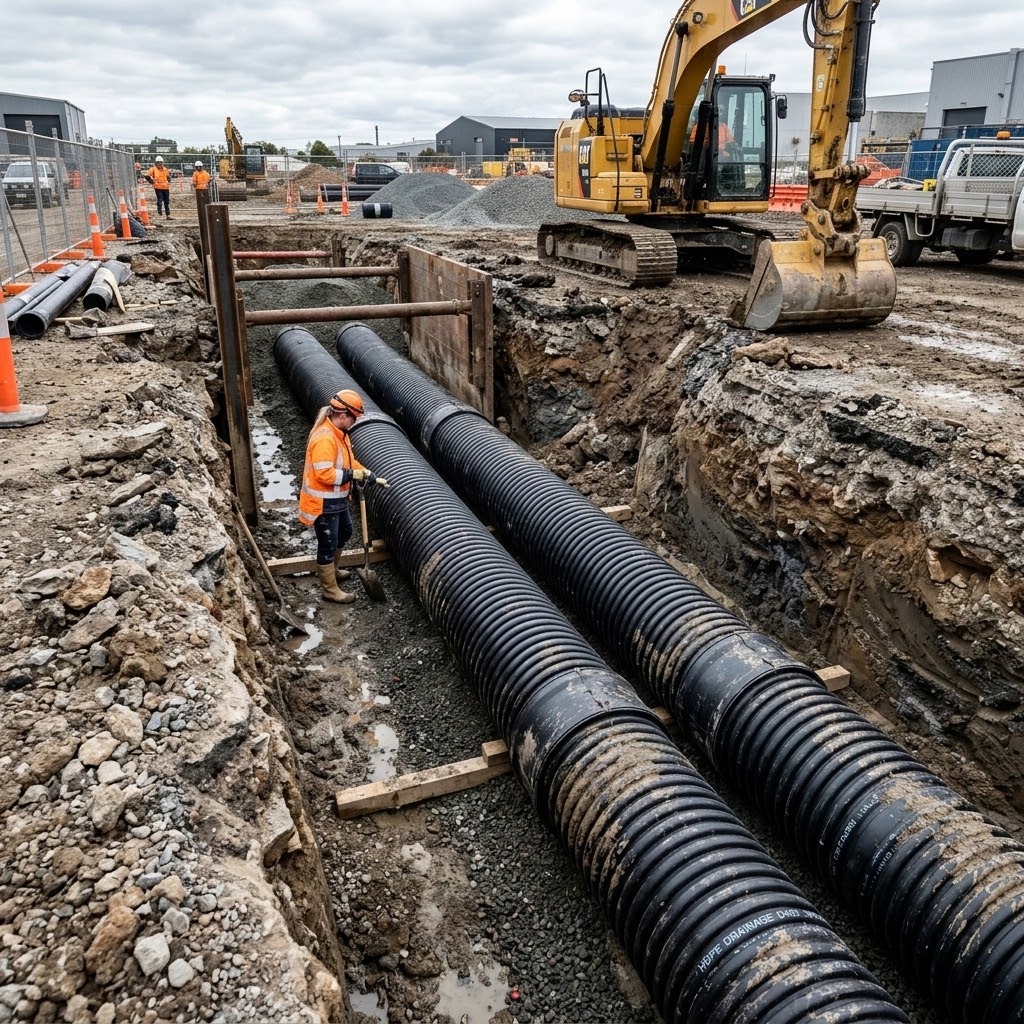

Особенности монтажа дренажных труб и распространённые сложности

Укладка дренажной сети требует точного соблюдения технологии. Отклонения в величине уклона, глубине заложения или схеме соединения приводят к локальным подтоплениям, размыву грунта и выходу системы из строя.

Соединение труб муфтами и соблюдение глубины заложения

Дренажные трубы соединяются между собой с помощью двураструбных муфт или сварных стыков (для полипропиленовых труб). Муфты имеют уплотнительные резиновые кольца, которые обеспечивают герметичность соединения. Стык перед установкой очищается от загрязнений, наружный торец трубы и внутренняя поверхность муфты смазываются силиконовой смазкой для облегчения сборки. В раструб труба вводится до упора, затем выдвигается обратно на 1–2 см, чтобы компенсировать температурное расширение. Сварные соединения выполняются нагретым инструментом и применяются на магистральных участках с высоким давлением воды.

Глубина заложения дренажных труб определяется двумя параметрами: глубиной промерзания грунта в регионе и глубиной залегания грунтовых вод. Труба должна располагаться ниже глубины промерзания, чтобы избежать замерзания воды внутри коллектора. Для средней полосы России глубина промерзания составляет 1,0–1,5 метра. В северных районах она может достигать 2,5–3,0 метра. Одновременно низ трубы должен находиться на 0,3–0,5 метра ниже расчётного минимального уровня грунтовых вод. При нарушении этого условия дренаж будет работать только сезонно или не будет осушать участок.

Риски при укладке и способы их избежать

Наиболее частые ошибки при монтаже дренажной системы включают:

• Несоблюдение уклона. Риск: застой воды, заиливание. Решение: контроль при помощи нивелира или гидроуровня на каждом этапе обратной засыпки.
• Использование геотекстиля неправильной плотности. Риск: тонкий материал рвётся при засыпке, толстый — снижает скорость фильтрации. Решение: плотность 200 г/м² для большинства грунтов, кроме тяжёлых глин (300 г/м²).
• Засыпка траншеи грунтом с крупными камнями. Риск: повреждение стенок трубы, смещение перфорации. Решение: первый слой засыпки (20–30 см над трубой) выполняется песком или мелким гравием.
• Отсутствие смотровых колодцев. Риск: невозможность промывки и диагностики. Решение: устанавливать колодцы из ПНД или ПВХ на каждом повороте трассы и через каждые 30–40 метров на прямых участках.
• Неправильное расположение водоприёмника. Риск: система не может сбрасывать воду. Решение: точка сброса (дренажный колодец, канава, водоём) должна находиться на 1–2 метра ниже самого глубокого участка дренажной сети.

После завершения монтажа систему тестируют: через смотровой колодец заливают воду и проверяют выход в водоприёмнике. Время прохождения воды по всей длине трассы должно соответствовать расчётному при заданном уклоне. Если вода задерживается — проверяют наличие засоров или нарушение уклона. Корректировка производится до окончательной фиксации труб в траншее.
